Herzlich Willkommen auf den Seiten zum AATiS e.V. Bausatz AS136

Zu meiner Vorstellung: Mein Name ist Andreas (DC6AFI) und ich wohne in Konstanz nahe der Schweizer Grenze.

Den Bausatz habe ich für den Jugendbastelkurs im DARC Ortsverband A01 Konstanz entwickelt. Der Bastelkurs findet, außer in den Schulferien, jeden Freitag Nachmittag in unserem Clubheim am Flugplatz statt. In der Vergangenheit haben wir mit den Kids bereits einige der AATiS-Bausätze aufgebaut. Mit dem Reaktionszeit-Tester wollten wir ein neues Thema beginnen, denn hier wurde zum ersten Mal in unserem Kurs ein Mikroprozessor eingesetzt. Und dieser Mikroprozessor kann natürlich nicht nur diese eine Aufgabe übernehmen, sondern mit der vorhandenen Hardware, ein bißchen Programmierkenntnissen und einem Brenner für Microchip PIC-Prozessoren können auch andere Ideen verwirklicht werden.

Diese Seite soll also sowohl eine Hilfestellung für den Bausatz AS136 als auch ein Forum für die Ideen und Projekte sein, die die Hardware des Bausatzes verwenden. Also am Besten schaust Du dich auf den folgenden Seiten um und mit Sicherheit findest Du auch einige Tips und Anregungen die Dir weiterhelfen werden.


Übersicht AS136

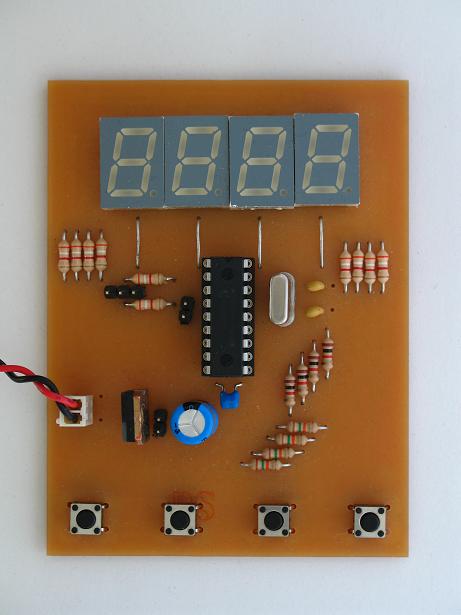

Fertig aufgebauter Bausatz AS136
des Reaktionszeittesters.

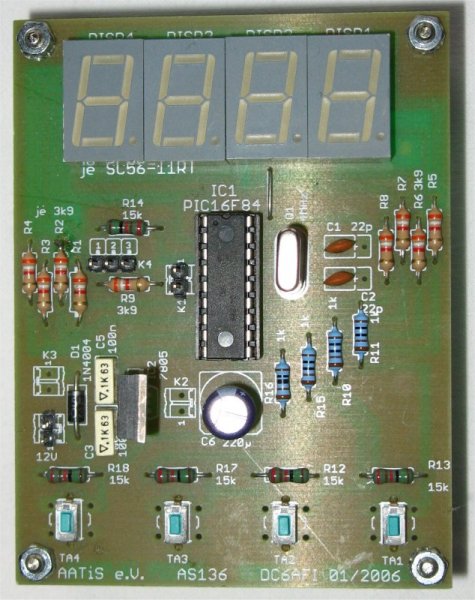

Prototyp

Prototyp des Reaktionszeittester.



Und das sind die technischen Details und Funktionen:

Betriebsspannung:9V-Batterie oder Steckernetzteil 7-12V
Arbeitsspannung:stabilisiert auf 5,0V für TTL-/CMOS-Schaltungen
Anzeige:vierstellige Siebensegmentanzeige
Eingabe:vier Tasten
Funktionen:- Reaktionszeittest mit Zufallsgenerator
- HiScore, Speicherung der besten Reaktionszeit
- Kurzzeit-Stoppuhr
Messbereich:0-9,999 Sekunden
Auflösung:1 Millisekunde
